Echo a pogłos – który problem faktycznie rozwiązują panele akustyczne

Jeżeli po klaśnięciu słychać krótki, metaliczny „ogon”, a podczas rozmowy głosy zlewają się i trzeba mówić głośniej, pierwszym odruchem bywa zakup paneli akustycznych. Problem w tym, że pod słowem „echo” użytkownicy opisują kilka różnych zjawisk. Panel może jedno z nich ograniczyć bardzo wyraźnie, inne tylko częściowo, a na hałas przechodzący przez ścianę praktycznie nie zadziała.

Najważniejsze rozróżnienie brzmi: panele akustyczne służą przede wszystkim do kontrolowania odbić dźwięku wewnątrz pomieszczenia i skracania czasu pogłosu. Nie są odpowiednikiem dodatkowej ściany, przedścianki na profilach ani systemu zwiększającego izolacyjność stropu. To różne problemy fizyczne i wymagają innych rozwiązań.

Echo i pogłos brzmią podobnie, ale wymagają innej diagnozy

Echo jest odbiciem, które dociera do słuchacza na tyle późno, że można je rozpoznać jako oddzielne powtórzenie pierwotnego dźwięku. Nie istnieje jedna sztywna granica czasowa dla wszystkich sygnałów, ale przy mowie zaczynamy mówić o wyraźnie słyszalnym opóźnieniu zwykle wtedy, gdy odbicie pojawia się po kilkudziesięciu milisekundach. Dla orientacji: przy prędkości dźwięku około 343 m/s opóźnienie 50 ms odpowiada dodatkowej drodze fali wynoszącej około 17 metrów.

Dlatego klasyczne, pojedyncze echo częściej dokucza w dużej sali, wysokim holu, hali sportowej czy pomieszczeniu z odległą, twardą ścianą niż w pokoju o powierzchni 12 m².

W małych i średnich wnętrzach częściej występują dwa inne problemy.

Pierwszy to pogłos. Dźwięk odbija się od sufitu, podłogi, szyb, ścian i mebli wielokrotnie, a energia kolejnych odbić stopniowo zanika. Nie słyszymy osobnego „halo”, tylko przedłużenie dźwięku. Przy rozmowie końcówka jednego słowa zaczyna nakładać się na następne. W restauracji rośnie ogólny gwar. W sali konferencyjnej mikrofony wideokonferencyjne zbierają więcej pomieszczenia niż samego rozmówcy.

Drugi problem to flutter echo, czyli szybka seria odbić pomiędzy dwiema dużymi, twardymi i mniej więcej równoległymi powierzchniami. Typowy test to mocne klaśnięcie w pustym pokoju. Jeżeli po nim pojawia się charakterystyczne „trrr”, „ćwierkanie” albo metaliczne dzwonienie, winne bywają właśnie równoległe ściany.

To rozróżnienie od razu wskazuje sposób działania:

• przy ogólnym pogłosie trzeba zwiększyć chłonność akustyczną całego pomieszczenia;
• przy flutter echo często wystarczy prawidłowo potraktować jedną z dwóch odbijających powierzchni;
• przy pojedynczym mocnym odbiciu trzeba znaleźć konkretną powierzchnię, od której ono wraca;
• jeśli przeszkadza rozmowa sąsiada dochodząca przez ścianę, problem dotyczy izolacyjności akustycznej przegrody, a nie pogłosu.

Najbardziej użytecznym parametrem opisującym pogłos jest czas pogłosu T, potocznie nazywany również RT60. Technicznie oznacza on czas, w którym poziom energii dźwięku po wyłączeniu źródła spadłby o 60 dB. W praktycznych pomiarach często analizuje się krótszy fragment zaniku — T20 albo T30 — a następnie wynik przelicza na odpowiadający mu spadek 60 dB.

W Polsce wymagania dla wielu pomieszczeń w budynkach mieszkalnych i użyteczności publicznej określa PN-B-02151-4:2015-06, nadal przywoływana w przepisach techniczno-budowlanych. Przykładowo dla typowych pomieszczeń biurowych maksymalny czas pogłosu wynosi 0,6 s w określonym w normie zakresie częstotliwości. W open space liczy się nie tylko samo T. Norma posługuje się również chłonnością akustyczną, a dla biur wielkoprzestrzennych wymaganie wynosi A ≥ 1,1 × S, gdzie S jest powierzchnią rzutu pomieszczenia.

To ważny niuans. Biuro może osiągnąć poprawny czas pogłosu, a nadal źle tłumić rozmowy pomiędzy stanowiskami. Badania polskich open space pokazywały właśnie taki przypadek: zmierzony czas pogłosu mieścił się w granicach 0,33–0,55 s, a mimo to żadne z sześciu badanych pomieszczeń nie spełniało kryterium maksymalnej odległości rozproszenia mowy wynoszącej 5 m. Samo „zbicie pogłosu” nie rozwiązuje więc automatycznie problemu prywatności rozmów.

Co naprawdę robi panel akustyczny — i dlaczego nie „wygłuszy” sąsiada

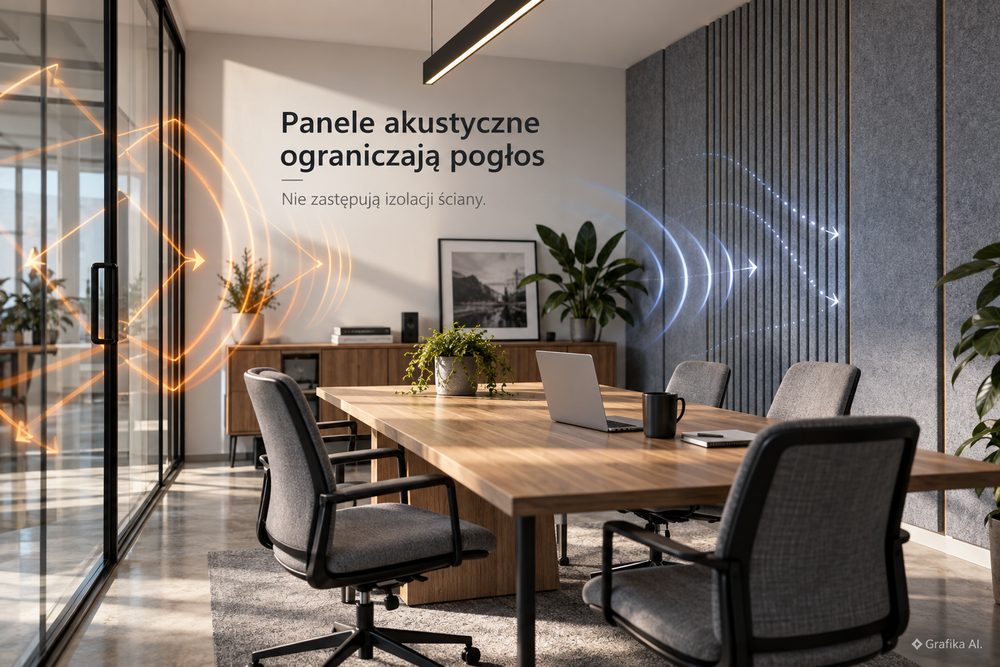

Panel pochłania część energii fali, która w przeciwnym razie odbiłaby się od twardej powierzchni. W efekcie mniej energii wraca do pomieszczenia, kolejne odbicia szybciej zanikają, a czas pogłosu spada.

To właśnie dlatego dobrze wykonana adaptacja daje bardzo charakterystyczny efekt: głosy stają się czytelniejsze, hałas wytwarzany przez kilka osób mniej narasta, telewizor można ustawić ciszej, a nagranie z mikrofonu ma mniej „pokoju”.

Panel nie zatrzymuje jednak automatycznie dźwięku przechodzącego do sąsiedniego lokalu.

To najczęstszy błąd zakupowy w tej branży.

Jeśli w sypialni słychać telewizor zza ściany, bas z mieszkania piętro wyżej albo rozmowy dochodzące przez drzwi, potrzebna jest analiza izolacyjności akustycznej. Tu znaczenie mają przede wszystkim masa przegrody, jej szczelność, konstrukcja warstwowa, połączenia z sąsiednimi elementami oraz drogi boczne przenoszenia dźwięku.

Przy takich problemach stosuje się m.in. ciężkie okładziny, niezależne przedścianki, odpowiednio zaprojektowane układy z płyt gipsowo-kartonowych i materiału porowatego czy uszczelnianie szczelin. Przy stropach dochodzi jeszcze kwestia dźwięków uderzeniowych i podłogi pływającej.

Przyklejenie 9-milimetrowego filcu na ścianę oddzielającą dwa mieszkania nie zastępuje żadnego z tych rozwiązań.

Druga pułapka to ocenianie panelu po wyglądzie albo samej grubości. Materiał powinien mieć dane dotyczące pochłaniania dźwięku. W europejskiej praktyce spotyka się m.in. ważony współczynnik pochłaniania αw, klasyfikowany według ISO 11654. Badania pochłaniania materiałów w komorze pogłosowej wykonuje się według ISO 354.

Na rynku można również spotkać wskaźnik NRC, popularny przede wszystkim w systemie amerykańskim. Nie należy bezrefleksyjnie porównywać liczby NRC jednego produktu z αw drugiego i stwierdzać, że wyższa liczba automatycznie oznacza lepszy panel. Trzeba sprawdzić metodę badania, sposób montażu próbki oraz wyniki w poszczególnych pasmach częstotliwości.

W praktyce szczególnie istotna jest jeszcze jedna rzecz: cienki materiał porowaty najłatwiej pochłania wysokie częstotliwości. Im niżej schodzimy z częstotliwością, tym trudniej uzyskać wysokie pochłanianie przy kilku milimetrach grubości.

Dlatego panel PET o grubości około 9–12 mm może dobrze nadawać się do ograniczenia nieprzyjemnych odbić mowy i wysokich częstotliwości, ale nie należy oczekiwać od niego takiego samego działania jak od ustroju o grubości 40–100 mm, szczególnie zamontowanego z pustką powietrzną.

Pustka za panelem nie jest zmarnowanym miejscem. W odpowiedniej konstrukcji potrafi zwiększyć skuteczność absorbera przy niższych częstotliwościach. Z tego powodu profesjonalne absorbery ścienne i sufitowe często nie są przyklejone płasko do betonu.

Równie ważne jest rozmieszczenie.

Jeżeli 8 m² materiału pochłaniającego zostanie skupione wyłącznie na jednej małej ścianie dlatego, że tam najlepiej wygląda, wynik może być gorszy niż po podzieleniu powierzchni między sufit oraz dwa fragmenty ścian. Przy flutter echo szczególnie bezsensowne jest oklejanie trzeciej ściany, podczas gdy dwie duże, równoległe powierzchnie odpowiedzialne za problem pozostają gołe.

Najpierw fizyka, potem kompozycja dekoracyjna.

Ile paneli kupić, gdzie je umieścić i kiedy przestać dokładać kolejne

Nie ma uczciwej reguły mówiącej, że trzeba pokryć panelami 20, 30 albo 50 proc. ścian. Taki procent nie uwzględnia kubatury, wysokości, materiału sufitu, dywanu, zasłon, okien ani parametrów konkretnego absorbera.

Dwa pokoje o powierzchni 20 m² mogą wymagać zupełnie innej adaptacji. Jeden ma wysokość 2,5 m, zasłony, kanapę i regały z książkami. Drugi — 3,2 m wysokości, gres, betonowy sufit, duże przeszklenie i prawie żadnych mebli. Sama powierzchnia podłogi niczego tu nie rozstrzyga.

Do wstępnego oszacowania można wykorzystać zależność Sabine’a:

T ≈ 0,161 × V / A

gdzie V oznacza kubaturę pomieszczenia w m³, a A — jego równoważną powierzchnię pochłaniającą w m².

Przykład. Pokój ma 5 × 4 m i wysokość 2,7 m, czyli 54 m³ kubatury. Jeżeli jego czas pogłosu wynosi około 1,2 s, z uproszczonego obliczenia otrzymujemy chłonność:

0,161 × 54 / 1,2 ≈ 7,25 m²

Jeżeli celem byłoby zejście do około 0,6 s, potrzebna całkowita chłonność wynosiłaby:

0,161 × 54 / 0,6 ≈ 14,5 m²

Brakuje więc około 7,25 m² równoważnej powierzchni pochłaniającej.

I tutaj pojawia się częsty błąd: 7,25 m² brakującej chłonności nie musi oznaczać zakupu dokładnie 7,25 m² paneli. Jeśli materiał ma w interesującym paśmie współczynnik pochłaniania 0,50, jeden metr kwadratowy daje w uproszczeniu około 0,5 m² równoważnej chłonności. Przy współczynniku bliskim 1,0 sytuacja wygląda zupełnie inaczej.

Dlatego przed zamówieniem należy sprawdzić współczynniki pochłaniania dla konkretnego produktu i konkretnego sposobu montażu, a nie posługiwać się zdjęciem, nazwą „panel akustyczny” czy opisem „redukuje echo”.

Dobrą ilustracją kosztów są aktualne formaty dostępne na polskim rynku. Jak można sprawdzić w ofercie marki feltrodesign.pl, panel z filcu PET o grubości 9 mm i wymiarach 60 × 80 cm jest oferowany za około 108 zł za sztukę, czyli około 225 zł/m² powierzchni panelu. Lamelowe warianty PET 60 × 60 cm kosztują mniej więcej 120–153 zł, co odpowiada około 333–425 zł/m². Przy większej realizacji różnica przestaje być kosmetyczna: 10 m² wykończenia może oznaczać mniej więcej 2250 zł albo ponad 4000 zł jeszcze przed uwzględnieniem sposobu montażu.

Cena za metr nie mówi jednak, który wariant poprawi akustykę bardziej. Droższy wzór może kosztować więcej przede wszystkim ze względu na obróbkę i wygląd. Do projektu akustycznego porównuje się parametry pochłaniania, a dopiero później kolor, frezowanie i wzór.

Przed zakupem całej partii trzeba zrobić cztery rzeczy:

• zmierzyć pomieszczenie — długość, szerokość i wysokość, nie tylko powierzchnię podłogi;
• określić, czy dokucza pogłos, flutter echo czy transmisja przez przegrodę;
• sprawdzić dane absorbera i sposób, w jaki został przebadany;
• zaplanować lokalizację paneli jeszcze przed obliczeniem liczby sztuk.

W pokoju do rozmów i pracy zacząłbym od powierzchni odpowiedzialnych za pierwsze silne odbicia oraz od sufitu, jeśli jest duży, twardy i pozostaje praktycznie pusty. W pomieszczeniu z flutter echo pierwszeństwo ma jedna z par równoległych powierzchni tworzących problem.

Nie ma natomiast sensu automatycznie wyklejać całej ściany za monitorem komputerowym, jeżeli test klaśnięcia pokazuje, że odbicia powstają przede wszystkim między gołą ścianą boczną a dużą szafą z lakierowanymi frontami.

Trzeba również uważać, żeby nie przesadzić. Pomieszczenie może być za mocno wytłumione w wysokich częstotliwościach, a nadal mieć problem w niskim środku i basie. Efekt jest wtedy nienaturalny: głos traci „powietrze”, lecz dudnienie pozostaje. Dokładanie kolejnych cienkich paneli nie musi już niczego naprawić. Potrzebny jest grubszy absorber albo inne rozwiązanie dostrojone do zakresu częstotliwości, który pozostał problematyczny.

Telefon z aplikacją mierzącą czas pogłosu nadaje się do porównania „przed” i „po”, ale nie należy traktować go jak aparatury do odbioru inwestycji zgodnie z normą. Mikrofony smartfonów mają własną korekcję, automatykę wzmocnienia i ograniczony zakres dynamiczny. Jeżeli wynik ma służyć do potwierdzenia wymagań projektu, potrzebny jest pomiar wykonany odpowiednią aparaturą i metodą.

Pierwsza decyzja nie powinna więc brzmieć „jaki kolor paneli kupić”. Najpierw stań w kilku miejscach pomieszczenia, wykonaj test krótkiego impulsu — choćby klaśnięcia — i ustal, co właściwie słyszysz. Jeśli dźwięk długo się ciągnie, pracuj nad pogłosem. Jeśli pojawia się metaliczne trzepotanie, znajdź parę równoległych powierzchni. Jeżeli problem słychać nawet wtedy, gdy po drugiej stronie ściany znajduje się źródło dźwięku, a w twoim pokoju jest cicho, odłóż zakup dekoracyjnych paneli i najpierw zbadaj izolacyjność przegrody. To błąd, który warto usunąć jako pierwszy, bo kilka tysięcy złotych wydanych na absorbery nie naprawi źle dobranej metody.

FAQ

Czy panele akustyczne naprawdę usuwają echo?
Mogą ograniczyć odbicia prowadzące do echa lub flutter echo, ale trzeba umieścić je na powierzchniach odpowiedzialnych za te odbicia. W większości mieszkań ich podstawowym efektem będzie jednak skrócenie pogłosu, a nie eliminacja klasycznego, pojedynczego echa.

Czy panele akustyczne wygłuszą pokój od sąsiadów?
Nie w znaczeniu izolacji akustycznej. Panel pochłania energię znajdującą się już w pomieszczeniu. Hałas przechodzący przez ścianę, drzwi lub strop wymaga poprawy konstrukcji i szczelności przegrody oraz ograniczenia dróg bocznych przenoszenia dźwięku.

Czy grubszy panel zawsze jest lepszy?
Nie zawsze, ale przy absorberach porowatych większa grubość zazwyczaj pozwala skuteczniej działać przy niższych częstotliwościach. Trzeba porównywać wyniki badań dla konkretnych produktów i sposobów montażu, a nie samą liczbę milimetrów.

Czy panel PET o grubości 9 mm ma sens?
Tak, jeżeli celem jest ograniczenie części odbić, szczególnie w zakresie istotnym dla mowy i wyższych częstotliwości. Nie należy jednak oczekiwać od 9 mm materiału tak szerokopasmowego działania jak od grubszego absorbera.

Gdzie najlepiej przykleić panele?
Tam, gdzie powstają istotne odbicia. W zależności od pomieszczenia może to być sufit, ściana naprzeciw źródła dźwięku, powierzchnie pierwszych odbić albo jedna ze ścian tworzących flutter echo. Rozmieszczenie tylko według estetyki często marnuje część zakupionego materiału.

Ile paneli potrzeba do pokoju 20 m²?
Nie da się tego wyliczyć z samej powierzchni podłogi. Potrzebna jest co najmniej wysokość pomieszczenia, obecny czas pogłosu lub oszacowanie istniejącej chłonności oraz parametry wybranego materiału. Innego zestawu będzie wymagał pusty pokój z gresem i betonem, a innego umeblowany salon o tej samej powierzchni.

Czy dywan i zasłony mogą zastąpić panele?
Mogą pomóc, ale działają selektywnie i ich parametry są trudniejsze do kontrolowania. Grube zasłony i miękkie wyposażenie redukują część odbić, lecz przy poważnym problemie pogłosowym nie należy zakładać, że wystarczą bez sprawdzenia efektu.

Czy można samemu zmierzyć pogłos telefonem?
Do orientacyjnego porównania przed i po adaptacji — tak. Do potwierdzania zgodności z wymaganiami normowymi — nie. W takim przypadku pomiar powinien być wykonany zgodnie z właściwą procedurą pomiarową i odpowiednią aparaturą.

Co sprawdzić jako pierwsze przed zakupem paneli?
Źródło problemu. Jeżeli hałas przechodzi przez przegrodę, potrzebujesz izolacji akustycznej. Jeżeli dźwięk powstający w samym pomieszczeniu długo nie zanika, dopiero wtedy przechodź do obliczenia potrzebnej chłonności i wyboru paneli.
