Aluminium, stal czy kompozyt – z czego wykonać pylon reklamowy

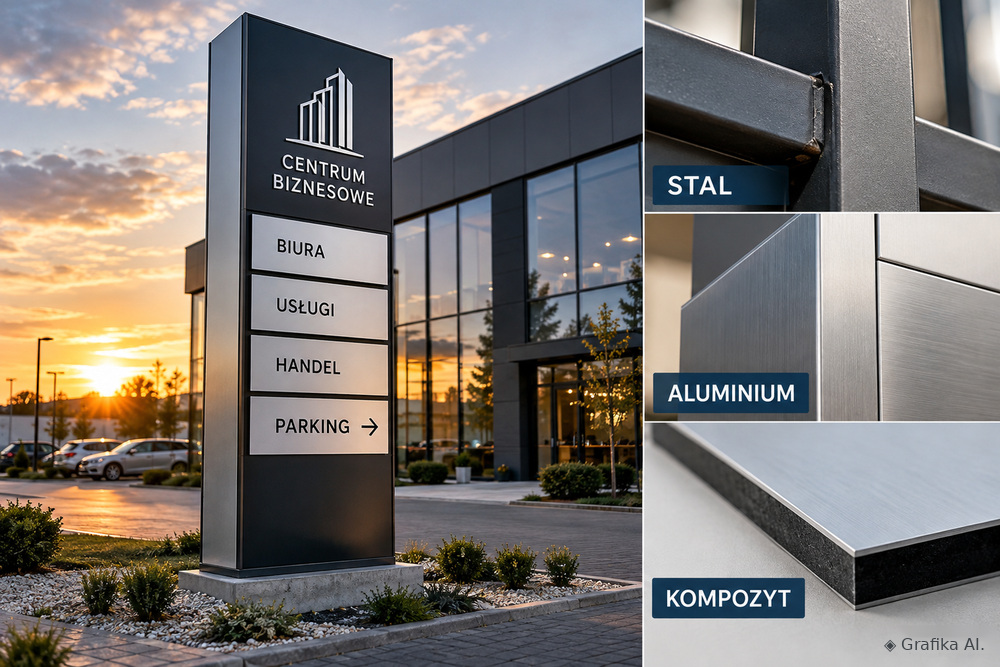

Pylon reklamowy o wysokości 4 metrów może ważyć kilkadziesiąt albo kilkaset kilogramów. Wszystko zależy od konstrukcji nośnej, rodzaju obudowy i sposobu wykończenia. Różnica nie kończy się na kosztach transportu. Stal zapewnia dużą sztywność, aluminium pozwala ograniczyć masę, a kompozyt aluminiowy ułatwia wykonanie estetycznej, wymiennej obudowy. Największym błędem jest jednak wybieranie jednego materiału do całego pylonu bez rozdzielenia funkcji szkieletu i poszycia. To właśnie połączenie materiałów często daje najlepszy stosunek ceny do trwałości.

Stal – najpewniejszy wybór do wysokich pylonów reklamowych

Stal konstrukcyjna jest powszechnie stosowana w szkieletach wysokich pylonów, zwłaszcza ustawianych przy drogach, stacjach paliw i parkach handlowych. Jej podstawową zaletą jest wysoka sztywność przy stosunkowo niewielkich przekrojach profili. Moduł sprężystości stali wynosi około 210 GPa, czyli trzykrotnie więcej niż aluminium.

Ma to znaczenie szczególnie przy konstrukcjach wystawionych na silny wiatr. Pylon o wysokości 4 m i szerokości 1 m ma 4 m² powierzchni czołowej. Przy założonym do przykładowego obliczenia parciu 0,8 kN/m² powstaje siła pozioma 3,2 kN, czyli około 326 kg siły. Moment zginający u podstawy wyniósłby w takim uproszczeniu 6,4 kNm. Rzeczywiste obciążenia konstrukcji muszą zostać obliczone zgodnie z normą PN-EN 1991-1-4, z uwzględnieniem współczynników aerodynamicznych, lokalizacji i warunków terenowych.

W praktyce dla takich pylonów stosuje się szkielety z profili stalowych zamkniętych, najczęściej ze stali S235 lub S355. Nie oznacza to jednak, że droższa stal S355 automatycznie zapewni mniejsze ugięcie. Oba gatunki mają niemal identyczny moduł sprężystości. Jeśli konstrukcja jest zbyt wiotka, trzeba zazwyczaj zmienić przekrój profili lub sposób ich usztywnienia.

Największy problem ze stalą pojawia się po kilku sezonach, gdy zabezpieczenie antykorozyjne wykonano niedbale. Szczególnie narażone są spoiny, dolne połączenia, okolice kotew i miejsca zatrzymywania się wody. Pylon stojący przy parkingu ma dodatkowy kontakt z błotem i solą drogową.

Dlatego cynkowanie ogniowe jest znacznie rozsądniejszym rozwiązaniem niż samo malowanie surowej stali. Zgodnie z PN-EN ISO 1461 dla elementów stalowych o grubości powyżej 3 do 6 mm minimalna średnia grubość powłoki cynkowej wynosi 70 µm. Dodatkowe lakierowanie pozwala uzyskać kolor firmowy i poprawić ochronę powierzchni, pod warunkiem prawidłowego przygotowania podłoża.

Stalowy szkielet ma sens przede wszystkim przy pylonach wysokich, szerokich oraz wyposażonych w ciężkie moduły świetlne. Przy niewielkim totemie o wysokości 1,5–2 m masywna stalowa rama bywa natomiast niepotrzebnym wydatkiem. Większy ciężar oznacza trudniejszy transport, dodatkową pracę podczas montażu i wyższe koszty obsługi sprzętowej. Sam ciężar konstrukcji nie gwarantuje też bezpieczeństwa – ostatecznie decydują również kotwy i właściwie zaprojektowany fundament.

Aluminium – mniejsza masa i odporność na korozję, ale z ograniczeniami

Aluminium waży około 2700 kg/m³, a stal około 7850 kg/m³. Przy identycznej objętości element aluminiowy jest zatem niemal trzykrotnie lżejszy. Wykorzystuje się to przy produkcji mniejszych pylonów, profili bocznych, ramek i elementów obudowy.

Przykładowo dla totemu informacyjnego o wysokości 2,2 m i szerokości 70 cm, ustawionego przy wejściu do biurowca, można rozważyć konstrukcję z odpowiednio dobranych profili aluminiowych. Takie rozwiązanie ogranicza ciężar gotowego wyrobu i ułatwia montaż w miejscu, do którego trudno wprowadzić większy sprzęt.

Najczęściej stosuje się profile ze stopów aluminium, takich jak EN AW-6060, oraz blachy aluminiowe o grubości około 1,5–2 mm. Grubości te nie są jednak uniwersalnym standardem dla każdego pylonu. O ich doborze decyduje powierzchnia paneli, rozstaw podpór i dopuszczalne ugięcie.

Aluminium nie jest po prostu lżejszym odpowiednikiem stali. Jego moduł sprężystości wynosi około 70 GPa. Zastąpienie stalowych profili aluminiowymi o identycznych wymiarach może zatem spowodować znaczny wzrost odkształceń. Konieczne bywają większe przekroje, dodatkowe usztywnienia i bardziej rozbudowane połączenia. W rezultacie oszczędność na masie nie musi oznaczać oszczędności finansowej.

Dużą zaletą aluminium jest naturalna odporność na korozję atmosferyczną. Nie wymaga cynkowania, a lakierowanie proszkowe pozwala uzyskać jednolitą powierzchnię w kolorach RAL. Dobrze sprawdza się więc w widocznych elementach obudowy.

Są jednak dwa problemy wykonawcze, które potrafią zepsuć efekt:

• Falowanie blachy – duże, płaskie powierzchnie wykonane ze zbyt cienkiego aluminium mogą wykazywać widoczne odkształcenia, szczególnie przy niewłaściwym mocowaniu.
• Korozja galwaniczna – bezpośredni kontakt aluminium ze stalą w obecności wilgoci może przyspieszać niszczenie metalu. W konstrukcjach mieszanych potrzebne są odpowiednie przekładki izolujące i zabezpieczenie połączeń.

Aluminium najlepiej wybierać do niewielkich konstrukcji i zewnętrznych elementów pylonu. Przy wyższych modelach, na przykład 5–6-metrowych, często ekonomiczniej wypada połączenie stalowego szkieletu z aluminiowym poszyciem. Zachowuje się wówczas sztywność konstrukcji, a widoczne powierzchnie pozostają lekkie i odporne na warunki atmosferyczne.

Kompozyt aluminiowy – kiedy liczy się wygląd, łatwa wymiana paneli i koszt wykonania?

Kompozyt aluminiowy ACP, znany również pod handlową nazwą DIBOND, składa się z dwóch cienkich okładzin aluminiowych połączonych rdzeniem. W reklamie zewnętrznej popularne są płyty o grubości 3 i 4 mm.

Dla standardowego kompozytu DIBOND masa wynosi około 3,8 kg/m² przy grubości 3 mm oraz 4,75 kg/m² przy grubości 4 mm. Panel o wymiarach 1 × 2 m, wykonany z płyty 4 mm, waży więc około 9,5 kg. To ważne przy większych pylonach, ponieważ poszycie niepotrzebnie nie zwiększa obciążenia konstrukcji.

Kompozyt można frezować, zaginać i formować w kasety. Pozwala to uzyskać płaskie, równe powierzchnie oraz estetyczne narożniki bez konieczności wykonywania ciężkich elementów z pełnej blachy.

Dobrym przykładem jest pylon przed parkiem handlowym, w którym działa pięciu najemców. Zamiast jednej dużej planszy można przygotować stalowy szkielet i pięć osobnych paneli kompozytowych. Gdy zmienia się najemca, wymienia się tylko jego moduł reklamowy. Pozostała część konstrukcji zostaje bez zmian.

Właśnie w takich realizacjach pylony i totemy warto projektować z myślą o późniejszej wymianie grafiki, dostępie serwisowym i możliwości demontażu pojedynczych elementów. Zaoszczędzenie kilkuset złotych na nierozbieralnej obudowie może okazać się pozorne, gdy po dwóch latach konieczna będzie przebudowa całego lica.

Kompozyt ma też ograniczenia. Nie zastępuje szkieletu konstrukcyjnego, a większe panele wymagają odpowiedniego rozstawu podpór i poprawnego mocowania. Trzeba uwzględnić również rozszerzalność cieplną. Przy zmianie temperatury o 50°C dwumetrowy panel DIBOND może wydłużyć się o około 2,4 mm. Brak odpowiednich luzów montażowych powoduje naprężenia i wybrzuszenia powierzchni.

Istotna jest także kwestia podświetlenia. Standardowa płyta kompozytowa jest nieprzezroczysta. Jeśli logo ma świecić od wewnątrz, stosuje się frezowane otwory podklejone pleksi albo osobne litery świetlne. Samo umieszczenie modułów LED za pełną płytą nie da oczekiwanego efektu.

Przy wyborze kompozytu trzeba ponadto sprawdzić rodzaj rdzenia i klasyfikację reakcji na ogień. Standardowy rdzeń polietylenowy jest palny. W miejscach objętych szczególnymi wymaganiami przeciwpożarowymi konieczne może być zastosowanie odmiany z rdzeniem mineralnym o odpowiedniej klasie. Nie każdy kompozyt nadaje się więc do każdej lokalizacji.

A jak wyglądają koszty? W polskich ofertach producentów prosty podświetlany pylon o wysokości 3 m zaczyna się od około 6500 zł netto, a model 4-metrowy od około 8200 zł netto. Rozbudowane pylony wielomodułowe o wysokości 4–6 m często kosztują 20 000–40 000 zł netto.

Są to jednak różne zakresy wykonania. W jednej ofercie cena obejmuje gotową obudowę z grafiką, a w drugiej również konstrukcję nośną. Fundament, transport, montaż, dokumentacja i doprowadzenie zasilania mogą stanowić osobne pozycje kosztorysu.

Produkcja typowego pylonu zajmuje orientacyjnie 2–4 tygodnie od zatwierdzenia dokumentacji wykonawczej. Dodatkowy czas jest potrzebny na projekt konstrukcyjny, fundament i formalności. Nie należy zamawiać pylonu wyłącznie na podstawie wizualizacji, bez ustalenia sposobu zakotwienia i warunków posadowienia.

W Polsce trzeba również sprawdzić miejscowy plan zagospodarowania przestrzennego, ewentualną uchwałę krajobrazową oraz wymagany tryb budowlany. Wolnostojący pylon trwale związany z gruntem może być kwalifikowany jako budowla wymagająca pozwolenia na budowę. Sama nazwa „urządzenie reklamowe” nie przesądza, że wystarczy zgłoszenie.

FAQ – najczęstsze pytania o materiały na pylony reklamowe

Czy stalowy pylon jest trwalszy od aluminiowego?
Nie zawsze. Stal zapewnia dużą sztywność, ale wymaga skutecznej ochrony przed korozją. Aluminium lepiej znosi typowe warunki atmosferyczne bez cynkowania, jednak konstrukcja musi mieć odpowiednio dobrane przekroje.

Czy kompozyt 3 mm wystarczy do wykonania pylonu?
Może wystarczyć jako poszycie niewielkich paneli. Przy większych powierzchniach często wybiera się płyty 4 mm. Ostateczny dobór zależy od wymiarów, podparcia oraz obciążeń wiatrem. Kompozytu nie należy traktować jako samodzielnego szkieletu wysokiego pylonu.

Który materiał jest najtańszy?
Na konstrukcję nośną wysokiego pylonu często najbardziej opłaca się stal. Aluminium ogranicza ciężar, ale może wymagać większych przekrojów. Kompozyt jest ekonomicznym materiałem na estetyczne poszycie, szczególnie gdy przewiduje się późniejszą wymianę grafiki.

Czy pylon aluminiowy potrzebuje fundamentu?
Tak, jeśli jest konstrukcją wolnostojącą wymagającą zakotwienia. Nawet lekki pylon może być silnie obciążony przez wiatr. Wielkość fundamentu zależy przede wszystkim od wymiarów reklamy, obciążeń, sposobu zakotwienia i warunków gruntowych.

Czy można połączyć stal, aluminium i kompozyt w jednej konstrukcji?
Tak. To często najbardziej uzasadnione rozwiązanie: stalowy szkielet przenosi obciążenia, aluminiowe profile wykańczają krawędzie, a kompozyt tworzy powierzchnie reklamowe. Warunkiem jest prawidłowe wykonanie połączeń i zabezpieczenie miejsc styku różnych metali.

Co sprawdzić przed zamówieniem pylonu reklamowego?
Najpierw dopuszczalność ustawienia reklamy w wybranej lokalizacji, jej maksymalne gabaryty i wymagania formalne. Następnie trzeba ustalić warunki gruntowe oraz zlecić dobór konstrukcji do obciążeń wiatrem. Dopiero po tych ustaleniach należy porównywać oferty materiałowe. Dla większości średnich i wysokich pylonów praktycznym punktem wyjścia jest ocynkowany szkielet stalowy z lekką obudową aluminiową lub kompozytową.
